FW3G215-24GL-90
| الجهد الاسمي | VDC | 24 |
| سحب التيار الكهربائي | ج | 3.8±10% |
| السرعة (دورة في الدقيقة) | دقيقة -1 | 3300±5% |
| استهلاك الطاقة | W | 90±10% |
| أقصى تدفق للهواء | قدم مكعب في الدقيقة / م 3 /H | 1086.9/1846.9 |
| الضغط الساكن الأقصى | بوصة رطبة / باسكال | الفئة B |
20PCS
الوصف المختصر
المروحة المحورية FW3G215-24GL-90 هي مروحة تيار مستمر مع حلقة جدارية مدمجة، مصممة للبيئات منخفضة الحرارة وتتميز بقدرة على التشغيل المستقر حتى -40℃. تعمل بجهد 24 فولت تيار مستمر، وتوفر تدفق هواء عالي يصل إلى 1846.9 م³/س، وتدعم التحكم في السرعة عبر 0–10 فولت تيار مستمر وتقنية PWM، وهي مناسبة لمختلف أنظمة التهوية والتبريد الدائرية.
مواصفات المنتج
مروحة محورية تيار مستمر من طراز FW3G215-24GL-90 ذات هيكل حلقة جدارية، ومجهزة بمحرك لا يتطلب فرشاة خارجي من نوع BLDC92 بجهد مصنف 24 فولت تيار مستمر ونطاق إدخال من 16 إلى 28 فولت تيار مستمر. توفر أقصى تدفق للهواء بمقدار 1846.9 م³/س، وتعمل بسرعة 3300±5% دورة في الدقيقة باستهلاك قدرة كهربائية قدره 90 واط ومستوى ضغط صوتي يبلغ 72 ديسيبل (أ)، مما يجعلها مناسبة لتطبيقات التهوية التي تتطلب تدفق هواء عالي وضغط ثابت منخفض. يتراوح مدى درجة حرارة التشغيل من -40°م إلى 60°م، ما يضمن أداءً موثوقًا به في البيئات الباردة. كهربائيًا، توفر مقاومة جهد عازل تصل إلى 600 فولت تيار متردد وتشمل ميزات سلامة مثل حد تيار الإدخال، والتشغيل اللطيف (Soft start)، وحماية من زيادة أو نقصان الجهد، وحماية من انسداد الدوار، وحماية من الحمل الزائد الحراري، وحماية من القطبية العكسية. يتم استخدام شفرة من الصلب المجلفن في التركيب الميكانيكي وغطاء طرفي من الألومنيوم المصبوب بالقالب، مع شفرة قطرها 215 مم وسبع شفرات، وتدعم التركيب بأي اتجاه، ووزنها الكلي حوالي 2050 غرام. تشمل خيارات التحكم تعديل السرعة باستخدام إشارة تناظرية 0–10 فولت تيار مستمر وتعديل عرض النبض (PWM) بتردد من 1 إلى 10 كيلوهرتز، إلى جانب مخرج تاكومتر FG (4 نبضات لكل دورة). وتتماشى هذه المروحة مع المعايير CE وRoHS وISO9001 وErP، وهي مناسبة جدًا لتهوية التخزين في درجات الحرارة المنخفضة، وتبريد المعدات الصناعية، وتحريك الهواء داخل الخزائن، وتطبيقات تبادل الهواء البيئي.
التاريخ الاسمي
| مراوح محورية تيار مستمر مع حلقة جدارية |  |
|
| النوع | FW3G215-24GL-90 | |
| الموديل | BLDC92 | |
| الجهد الاسمي | VDC | 24 |
| نطاق الجهد | VDC | 16~28 |
| سحب التيار الكهربائي | ج | 3.8±10% |
| السرعة (دورة في الدقيقة) | دقيقة -1 | 3300±5% |
| استهلاك الطاقة | W | 90±10% |
| مستوى ضغط الصوت | ديسيبل (أ) | 72±5% |
| أقصى تدفق للهواء | قدم مكعب في الدقيقة / م 3 /H | 1086.9/1846.9 |
| الضغط الساكن الأقصى | بوصة رطبة / باسكال | الفئة B |
| فئة العزل | ~ | Ip44 |
| درجة الحماية | ~ | 0~10 فولت تيار مستمر / PWM |
| مدخل التحكم | ~ | FG (مخرج التاشو) |
| إخراج الإشارة | ~ | 24 |

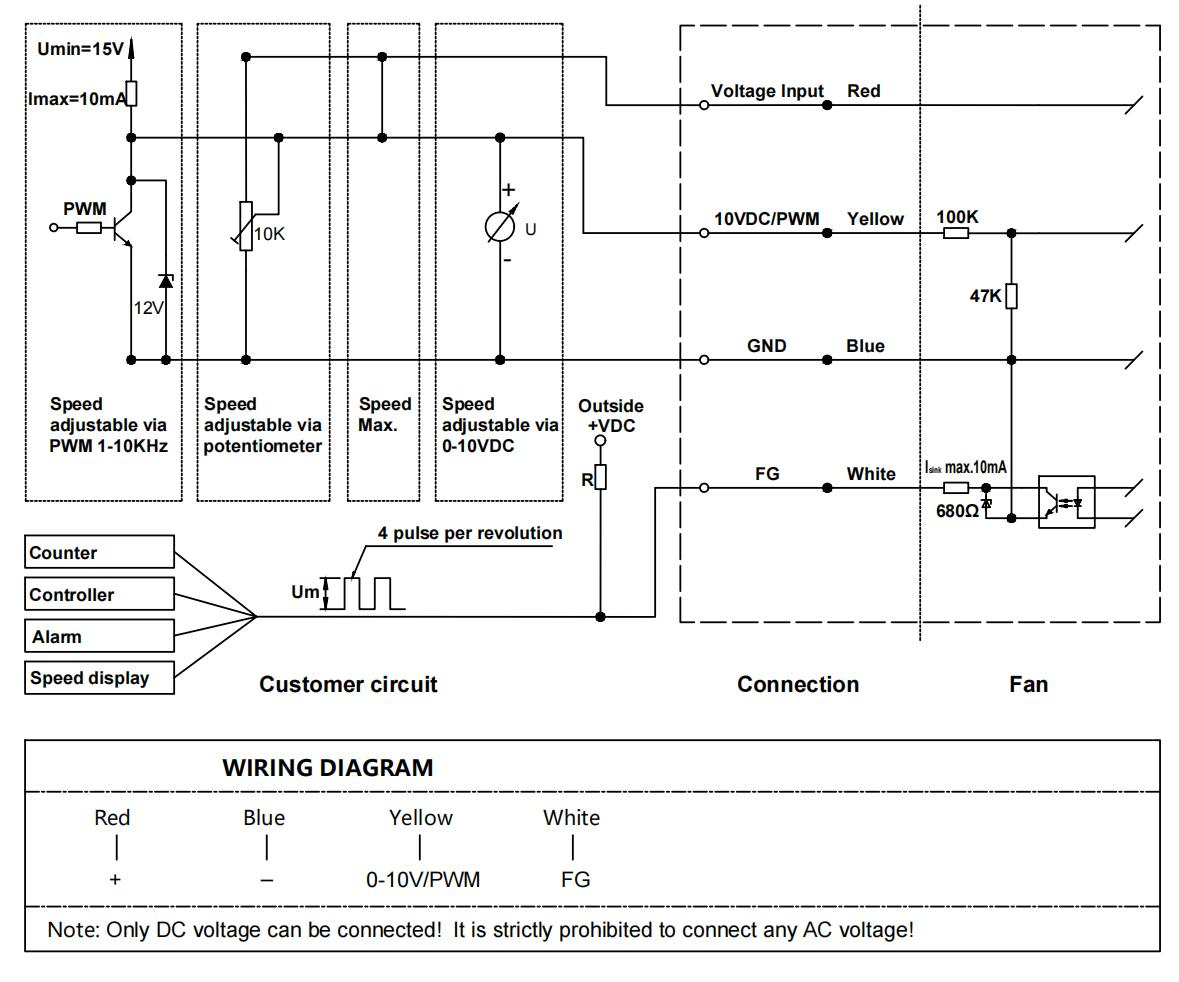

مخطط الاتصال
ملاحظات:

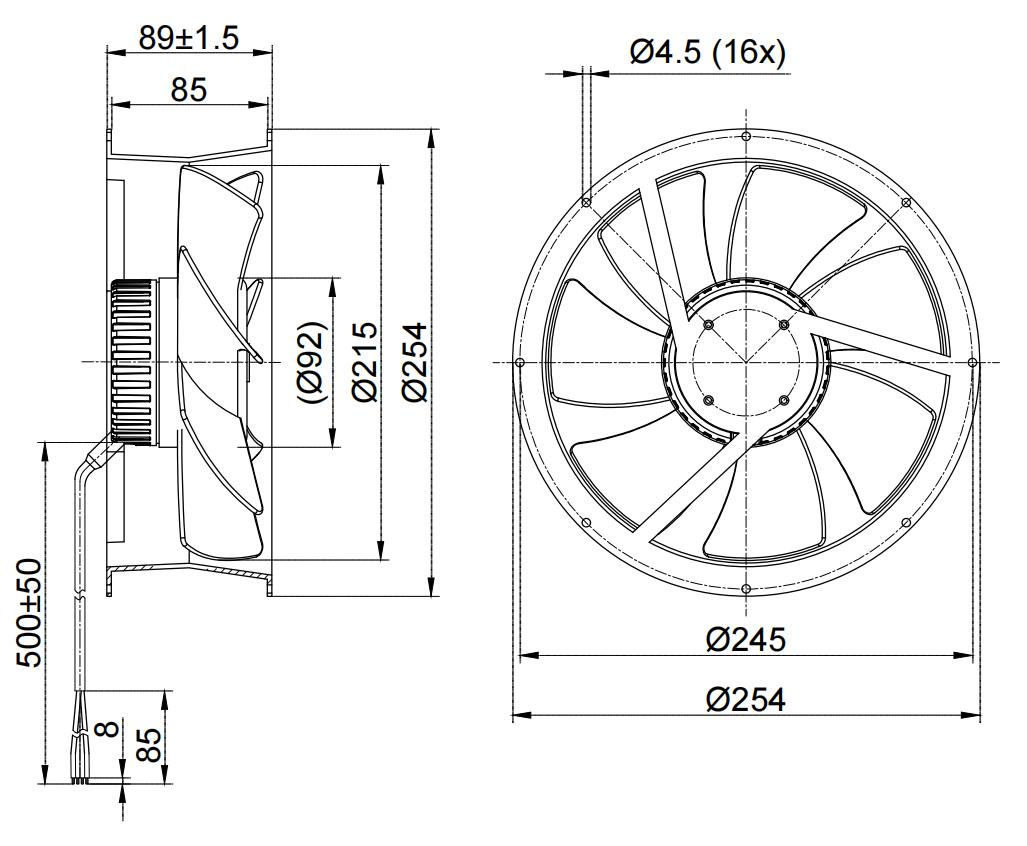

ⅰ. طول الكابل القياسي حسب الشكل أدناه. يمكن تخصيص طول الكابل
ⅱ. الوضع التقليدي هو تحكم 0-10 فولت/PWM، ويمكن اختيارياً استبدال بروتوكول الاتصال، للحصول على تفاصيل بروتوكول الاتصال، يرجى التواصل مع الفنيين

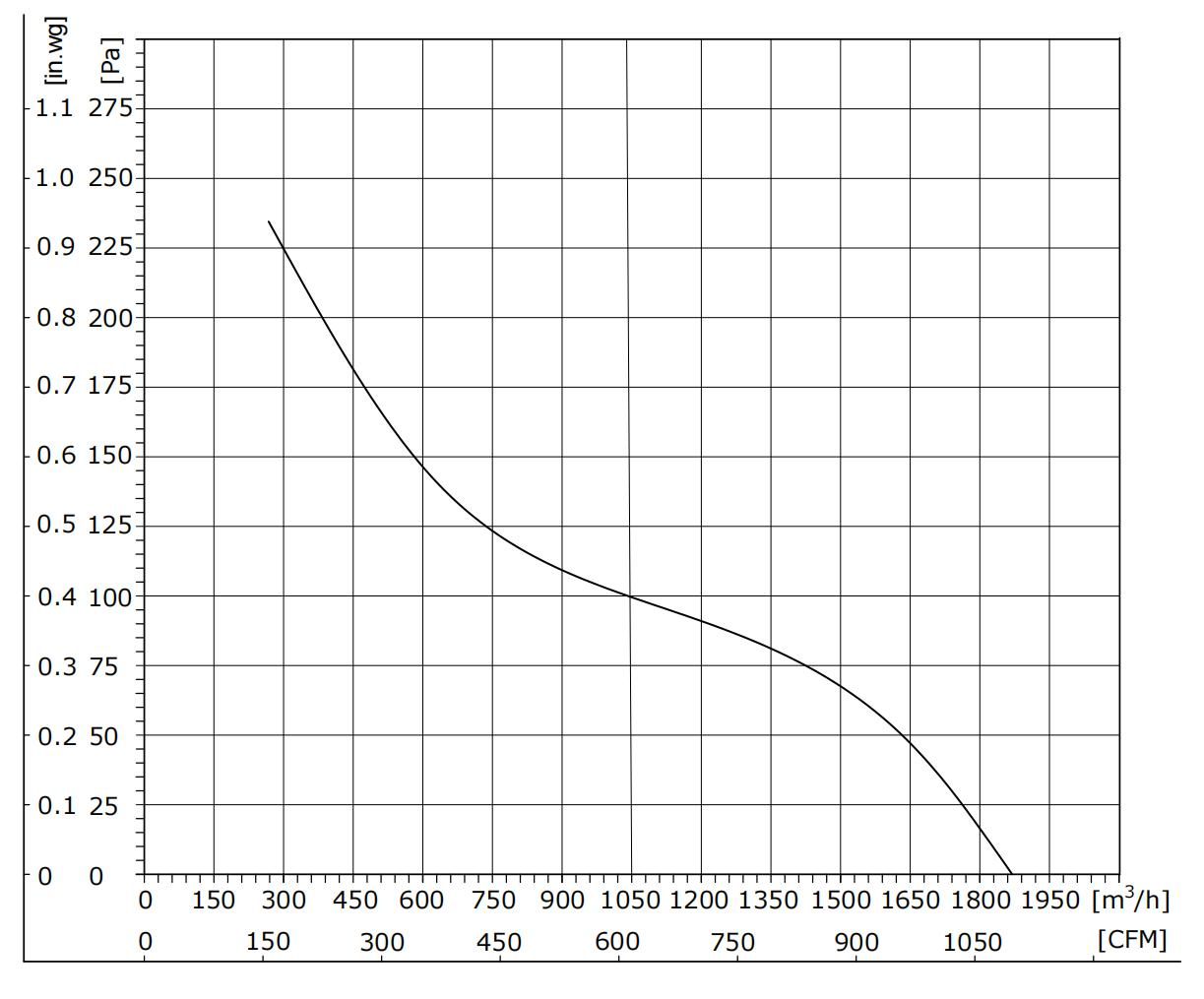

مخططات أداء الديناميكا الهوائية
شرط الاختبار：
ⅰ. يتم الحصول على بيانات الاختبار في ظل ظروف البيئة المحددة وطريقة التركيب
ⅱ. جهد الدخل --- جهد التشغيل
ثالثًا. درجة الحرارة --- درجة حرارة الغرفة 25°م
ⅴ. الرطوبة --- 65٪ رطوبة نسبية
متطلبات السلامة
أولًا. عند إخراج المروحة، لا تقم برفع سلك توصيل المروحة مباشرة. إذا تعرّض السلك لضغط زائد، فقد ينفصل جزء اللحام الداخلي
ثانيًا. لا تقم بتوصيل أو فصل قابس سلك توصيل المروحة أثناء تشغيل المروحة
ثالثًا. إذا لم تعمل المروحة بعد التشغيل، فلا تلمس العجلة الهوائية أو الدوار أو الأجزاء الأخرى، ويجب على فنيين فنيين متخصصين فحص المروحة لمنع بدء تشغيلها فجأة مما قد يتسبب في إصابة اليد أو أي إصابات شخصية أخرى
رابعًا. بسبب خاصية التشغيل التدريجي للمروحة، لمنع الإصابة الشخصية، لا تلمس المروحة أو غيرها من أجزاء المروحة أثناء تشغيلها أو تشغيلها بسرعات منخفضة
خامسًا. يجب تشغيل المروحة واستخدامها تحت إشراف أفراد متخصصين لمنع وصول الأطفال إلى هذا المنتج
ⅵ. إذا كانت خط الكهرباء مستهلكًا أو تالفًا، يجب إرجاعه إلى الشركة المصنعة لإصلاحه أو استبداله وفقًا لتوجيهات الشركة المصنعة
ⅶ. كجزء من المروحة، لا يُوصى باستخدام المحرك وحده عند عدم وجود عجلة دوارة أو عند التحميل
المزايا:
1. كفاءة عالية: مروحتنا الطاردة المركزية قادرة على توفير معدلات تدفق هواء عالية وضغط منخفض مع تقليل استهلاك الطاقة، مما يضمن أداءً أمثلًا وكفاءة عالية.
2. ضجيج منخفض: تعتمد تقنية ديناميكا السوائل المتقدمة لضبط زوايا الشفرات لتحقيق تدفق هواء عالي مع تقليل مستويات الضجيج
3. نطاق تطبيق واسع: مناسبة لمجموعة متنوعة من الصناعات والبيئات، بما في ذلك التهوية الصناعية، وأنظمة التكييف والتبريد، والزراعة، والبناء، والسيارات، وغيرها، وتقدم حلولًا مخصصة مرنة (OEM/ODM).
4. التنمية المستدامة: تم تصميم مراوحنا بسمات توفر الطاقة وصديقة للبيئة. وباستخدام مواد جديدة مثل البلاستيك المقوى بالألياف الزجاجية، فإنها تلبي متطلبات الطاقة الصديقة للبيئة، وتتحمل ظروف العمل القاسية، وتوفر موثوقية طويلة الأمد.
5. سهولة التركيب والصيانة: مزودة بشبكات تركيب وخيارات تثبيت القنوات، وتتميز مراوحنا بتصاميم سهلة الاستخدام ومكونات يمكن صيانتها بسهولة، مما يسهل عملية الصيانة دون عناء.
